9x5mm Emi Kauçuk Conta, Düz İletken Köpük Conta

EMI,SMF GASKET,touch senso 9*5*9 yüzey montaj teknolojisi, elastik geri kazanım, elektrik üretimi

ÖZELLİKLER



Yüzey montaj ekipmanı kullanarak verimli seri üretim

Mükemmel iletkenlik ve yumuşak

SMT ve alev geciktirici için ısıya dayanıklı

Halojensiz

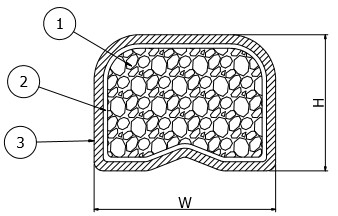

YAPI



① Isıya dayanıklı poliüretan köpük

② Isıya dayanıklı yapıştırma

③ Yüzey: PI film / Cu / Sn

(PI film: 25㎛, Cu: 1.5±0.5㎛, Sn: 1.5±0.5㎛)



ÖZELLİKLER

         Lehim yapışma gücü

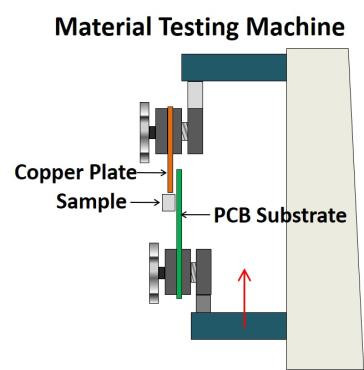

TEST METODU

genel bakış

• SMT EMI koruyucu conta, elektronik cihazların içinde oluşan elektromanyetik gürültüyü azaltan ve devreyi elektrik dalgalanmalarından koruyan bir topraklama pedidir.

• Mükemmel ısı direncine sahip malzeme kullanılarak 260℃'ye kadar yeniden akış lehimleme mümkündür.

• Otomatik yüzey montajını sağlamak için makaralı bantla paketlenmiştir.
• Dokunmatik anahtar contası, dokunmatik sensör contası vb. olarak kullanılabilir.

Özellikler

• Sünger çekirdek kullanarak dengeli küp şekli, yumuşak ve elastik.
  - Silikon veya metal topraklama kontaklarına kıyasla çeşitli ebatlarda üretilmiştir.
  - Parmak şeridi gibi ne bükülmüş ne de kırılmış
  - Silikon çekirdekli tip gibi sertleşme veya siloksan üretme korkusu yok
  - Yumuşak sünger malzeme PCB'yi bükmez ve cihazı deforme etmez
• Mükemmel elektriksel iletkenlik ve düşük yüzey direnci
• Ayarlanabilir sertlik ile mükemmel esneklik, bükülme veya kırılma sorunu yoktur
• SMT (yüzeye montaj) mevcut ve manuel lehimleme uyumlu
• RoHS Uyumlu, UL94V-0, Halojensiz

Detaylar

Şartname

Uygulamalar



PCB Topraklama ve EMI Koruma





• SMT Conta, LCD modülün PCB'sine takılarak EMI ekranlama ve topraklama için kullanılır.EMI koruma ve topraklama etkinliğini en üst düzeye çıkarmak için PCB üzerinde birkaç parça SMT Conta kullanılır.PCB üzerindeki konumları, PCB devre tasarım aşamasında yansıtılır.
• SMT'ye uygun makaralı kariyer paketlerinde sunulmaktadır.



Dokunmatik Sensör Contası/Dokunmatik Anahtar Contası







• Dokunmatik sensör contası (dokunmatik anahtar contası), elektrostatik dokunmatik giriş yöntemini kullanarak ekran panelini ve PCB'yi birbirine bağlayan bir elektrot işlevi görür.Ev aletleri ve endüstriyel cihazların dokunmatik anahtarları için uygundur.
• SMF contası otomatik yüzey montajı ile takılırken, yay teması ve dokunmatik çubuk yöntemi manuel lehimleme gerektirir.
• Pahalı dokunmatik ızgara yönteminin değiştirilmesiyle maliyet tasarrufu bekleniyor.
• Bu conta esnekliğinden dolayı PCB/Panel'e baskı yapmaz ve yüksek korozyon direncine sahiptir.



GARANTİ ŞARTLARI VE GAYRİMENKULDE KATILDIĞI NOKTA

• 1) Ürünü oda sıcaklığında ve nemde tutun.(25±10℃, %75'ten az)
• 2) Saklanan ürünlerde hava ve nem ile temasından kaçınınız.
• 3) Ürünleri muhafaza ederken doğrudan güneş ışığından ve yanıcı maddelerden kaçının.
• 4) Görünümüne ve şekline zarar vermemek için saklayın.
• 5) Ürünü açtıktan sonra yüksek sıcaklık, nem oranı yüksek bir ortam olmamasına dikkat edin.
• 6) Kimyasal ve organik maddelerle temas etmemesine dikkat ediniz.
• 7) Ürüne çıplak elle dokunmayın.
• 8) Ürünün garanti süresi teslimattan sonra 6 aydır.

DİKKAT



1. Doğrudan güneş ışığından veya yüksek sıcaklık ve nemden uzak tutun.(35 ℃'nin altında, %55 RH veya daha az.)

2. Montaj durumunda lütfen bu contanın kalınlığından 0,2 mm daha fazla bastırın

3. Kimyasallara ve ateşe karşı dikkatli olun.

4.Basınç tekrarlanırsa ürünün özelliklerinde değişiklik görebilirsiniz.

5.Ürünleri kullanırken yüksek sıcaklık ve yüksek nem koşullarına maruz kalmaktan kaçının.

6. Ürüne çıplak elle dokunmayın.

7. Yapışkan yüzeyin kirlenmesi giderildikten sonra kullanılmalıdır.

8.Ürünün bükülmesi durumunda ürünün görünümünün değişebileceğine dikkat edin.



GENEL AMBALAJ STANDARDI



1) Kenarı etiketleyin.

2) Karton kutu, uygun miktarda SMF silindiri içerir.

3) Arka kapaktaki plastiği yastıklama malzemesiyle doldurun.

4) Kutu, OPP bant, H tipi ile kapatılmıştır ve kutu mevcut olarak etiketlenmiştir.

5) Paketleme yöntemi (şekilde gösterildiği gibi)
