Ürün ayrıntıları:
|
| Ürün: | WHL202020 | PL Filmi: | Sn kaplama/Au kaplama |
|---|---|---|---|
| Şekil: | Düz Conta, Halka Conta, Oluklu Conta, ihtiyacınız olduğu gibi, çizimlerinize göre | Geniş: | 20mm veya özel Boyut |
| Yüksek: | 20mm, Standart veya Özelleştir | Uzunluk: | 20mm Çizim Olarak |
| Başvuru: | bilgisayarlar, duvar ve çatı, Otomobil, LCD vb | ||
| Vurgulamak: | 20mm SMD Conta,Elastik Kurtarma SMD Conta,silikon düz yuvarlak kauçuk contalar |
||
SMD Conta,WHL202020Yüzey Montaj Teknolojisi, Elastik Geri Kazanım,Elektrik Üretimi
1. WHL: 202020
2. Ürün Karakteristik
SMD GASKET, yüzeye montaj (SMD M/C) PCB montajı kullanan bir yüzeye montaj teknolojisidir ve bir toprak terminali ve bir elektrikli/elektronik cihaz montajı ve EMI gürültü azaltma ürünleri olarak mevcuttur.SMD GASKET, gerekli esneklik, elastik geri kazanım, ısı direnci ve elektrik iletkenliği tanwol ürünleri için uygundur.
3. Malzeme ve Kaplama
| NUMARA | ÖĞE | Malzeme | Kaplama |
| 1 | silikon | silikon | |
| 2 | PI Filmi | Sn kaplama |
|
BASMAK |
ÇAPAK YOK |
| KAPLAMA | Renk değişikliği YOK |
| Kontak direnci | 50mΩ (Maks.) |
| testten sonra | 100mΩ (Maks.) |

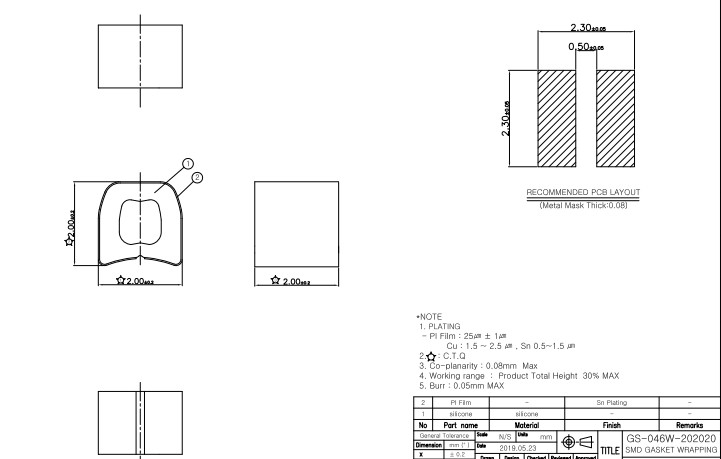

4 Çizim
|
Kontrol Listesi
|
- Makara ve Vinil çantaya takılmalıdır.
|
0 |
|
MSL SPEC eki
(MSL: NEM HASSASİYET SEVİYESİ)
|
- Makara ve Vinil çantaya takılmalıdır.
|
|
|
Kurşunsuz İşaret eki
|
REEL ve Vinyl torbaya takılmalıdır.
|
|
|
Kuru Tutun" ETİKET eki
|
- Üzerine "Kuru Tut" etiketi yapıştırılmalıdır.
MSL 1 kapsamındaki ürün
|
|
|
Ambalaj Spesifikasyonu
|
- En az MSL 2 uygulanmalıdır.
- REEL'in malzemesi plastik olmalıdır.
(Kağıt MAKARA kullanmayın.)
|
|
|
MAKARA mühürlü paket
|
- Mühürlü olmalı.
|
|
|
MAKARA KAPAK BANT sıkıştırma yöntemi
|
Bir ısı sıkıştırma yöntemi kullanın
|
|
|
Paketleme akışı
|
Makara → Silika jeli koyun → Torbayı kapatın → ÇIKIŞ KUTUSU
|
Yapışma Yöntemi
· Yumuşak silikon kauçuk özellikleri ve aynı zamanda iletken metal özellikleri ile yenilikçi ürün.
· Daha kalın iletken yüzey tabakası nedeniyle geliştirilmiş EMI ekranlama ve topraklama performansı.
· Bakır tabakayı dış havaya maruz bırakmayarak geliştirilmiş korozyon direnci ve güvenilirlik.
· Contayı yumuşatmak için içi boş boyut ve şeklin ayarlanması PCB üzerindeki baskıyı en aza indirir ve PCB'ye yapışmayı iyileştirir.
· Silikon kauçuk çekirdek ince olduğunda bile metal yüzey tabakası mümkündür, silikon kauçuk kalın olduğunda sertliğinin dezavantajını iyileştirir.
· Çekirdek boşluğunun şeklini, sayısını ve kalınlığını ayarlamak kolaydır.
